今天是2021年1月29日星期五，北京新冠疫情防控工作也在推进“原地过节”措施，家人表示春节期间不能互相探访，否则每人将被罚款1500元。似乎尽量少出门，如果没什么事最好待在家里，多做些项目，这也算是为国家做贡献。

几天前，触摸屏已经到货，我准备用它来升级物理治疗仪器！现在开始制定计划和步骤。

  1. 本项目基于对旧物理治疗仪器的升级，旨在为客户提供更好的使用体验。
  • 添加触摸屏按钮功能。
  • 通过与Arduino串口通信，实现触摸屏输入控制产品输出。
  1. 升级界面，在产品右侧添加触摸按钮，替换原有的硅胶物理按钮和编码器。
  • 制作带有触摸按钮位置的英文图片。
  • 将图片导入Tool4.3，制作并配置普通按钮、增量按钮和返回值按钮。
  1. 连接串口屏幕与Arduino控制板，实现编程控制。
  • 将串口屏幕连接至MCU。
  • 串口通信与控制功能编程。
  • 在线调试。

按照上述计划，下一步是进行具体工作并解决在实施过程中遇到的各种问题。

首先，制作带有触摸按钮位置的英文图片

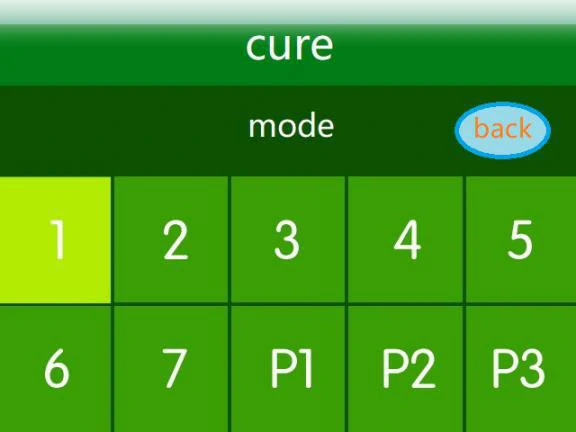

即在每个界面中添加必要的按钮，使这些按钮能够实现界面间的合理跳转；同时添加增量按钮以替代编码器调节输出强度。以下是两个示例。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

接下来，将图片导入Tool4.3并创建三个按钮

这将通过继续观看相关视频并参考上次下载的Tool软件说明手册来完成。当然，关键是要做好笔记。

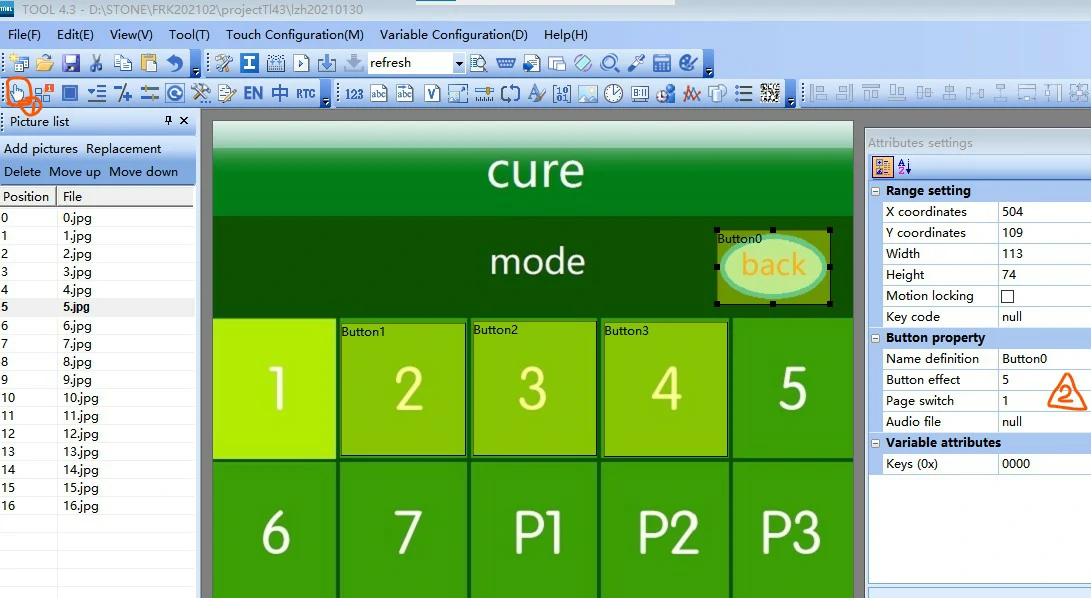

*通用按钮。在Tool4.3的工具菜单中选择“触摸配置（M）”，然后选择“按钮”，或点击图中“1”处的按钮工具，在指定位置创建按钮。在“按钮效果”的“2”处填写有效页面位置，在“页面切换”处选择跳转页面，即可完成按钮跳转功能。同一按钮可在不同页面复制。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

**增量按钮。在工具4.3菜单的触摸配置（M）中勾选“增量调整”，或在图中“1”处点击按钮工具在指定位置创建按钮，并在“2”处填写“变量内存地址”使其与数据变量地址（0X0888）一致； 在“3”处的“数据自动上传后”复选框中勾选，以自动将更改上传至Arduino开发板的串口；在“4”处将“调整方式”设置为“++”或“–”； 在“5”中，将“调整步长”设置为步长值1；在“6”中，勾选“长按快速调整”复选框，以实现长按按钮进行快速调整。

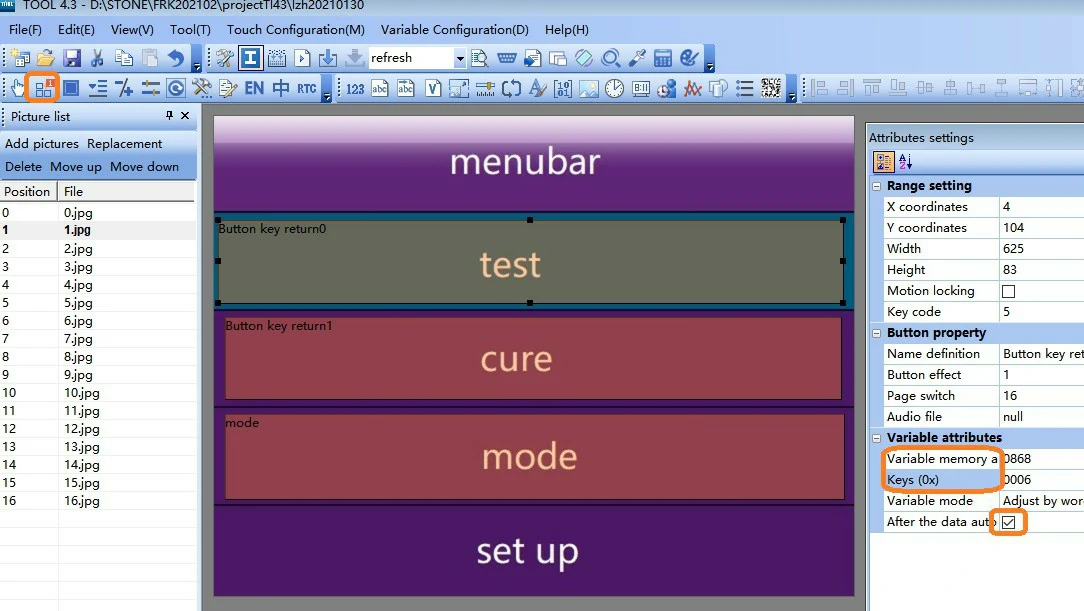

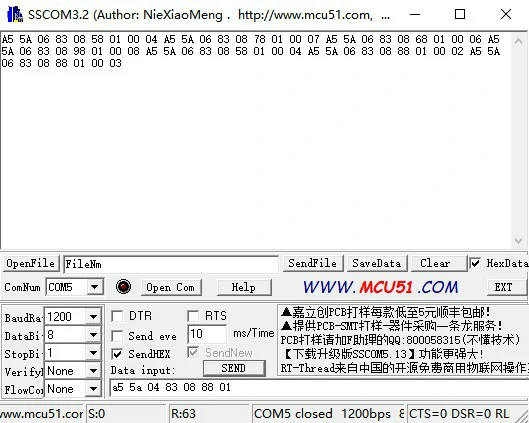

*** 返回值按钮。在Tool4.3工具软件的“触摸配置（M）”菜单中勾选“返回按下键值”，或点击如上图所示的按钮工具，在指定位置创建按钮，并在标记处填写变量地址和键值。勾选“按下时自动上传返回值”。“测试”按钮的变量地址为0X0868，键值修改为“0055”（0x0055）；“修复”按钮的变量地址为0X0858，键值修改为“0066”（0x0066）；键测试串口助手返回以下值。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

接下来，将串口屏幕连接至MCU。

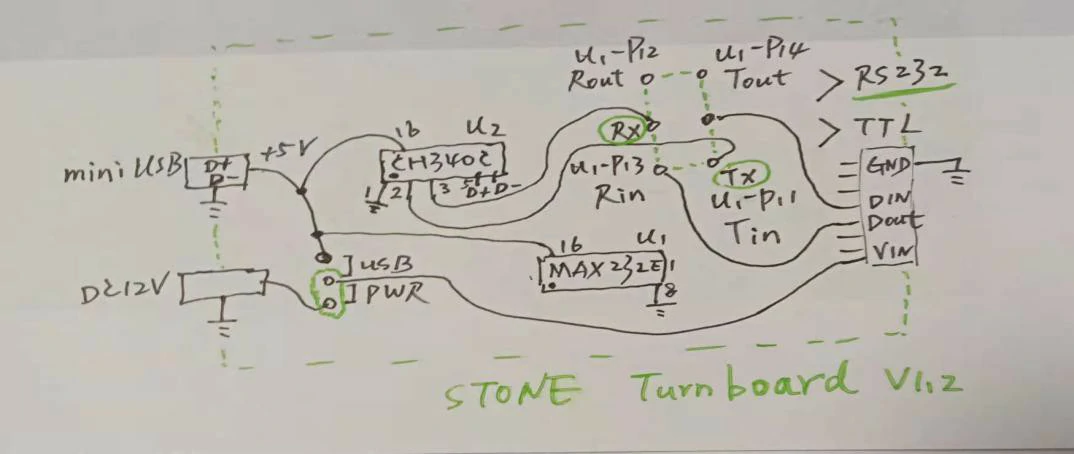

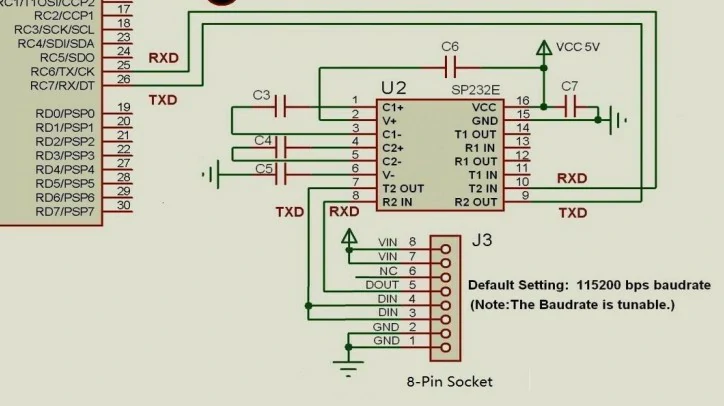

根据经验，简单连接 Arduino 开发板的 TX、RX、GND 至串口屏幕的 DIN、DOUT、GND，结果“享受”了一次失败。快速查阅“Datasheet串口屏”PDF 电子手册，在第 31 页找到串口屏幕电路图，发现屏幕接口的 DIN、DOUT 信号为 RS232。此外，查看“LY-F2开发板电路图”，明显可见Arduino开发板的TX、RX直接输出微控制器端的TTL信号。故障原因显而易见，如何解决问题？顺便说一下，STONE附带一个适配器板，我找了很久，但也没有看到适配器板的电路图，所以我画了一个电路图（手绘，因为相对简单，我没有使用Protel99SE、PADS2000、AltiumDesigner 10、Cadence或AutoCAD 2010等软件。软件，因为我的电脑比较慢，这样可以节省一些时间）。从电路图中，我找到了解决问题的方法。适配器板上有一颗MAX232E1芯片，TX、RX信号通过跳线引出，起到转换作用，使Arduino开发板的串口TTL信号与串口屏的RS232信号能够匹配。从电路图还可知，STONE适配器板的DC12V电源供电给串口显示屏，内部MAX232E1和CH340C的+5V电源由USB提供，因此在使用RS232到串口TTL电平转换时，USB需要供电。对于适配器板上的MAX232芯片，Tin、Rout为0-5V，而Tout、Rin引脚为±15V逻辑电平。截图如下。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

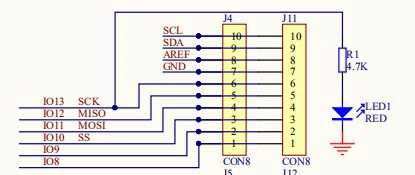

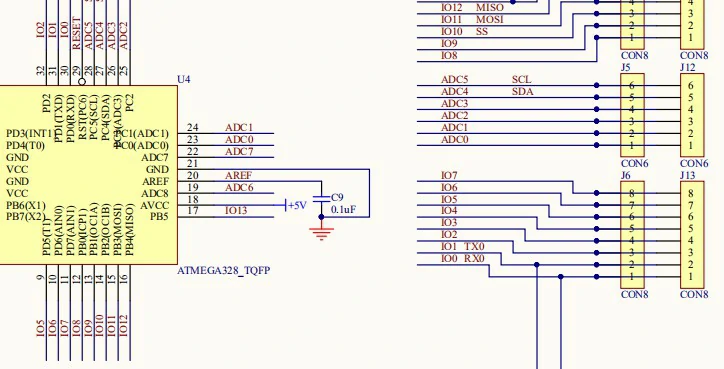

如图所示，串行屏幕输出为RS232电平，由于RS232采用±15V逻辑，因此能够实现更远距离的传输！请参考“LY-F2开发板电路图”，截图如下。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

其次，编程实现串行通信和控制功能。

选用了Arduino开发板与串口显示屏进行通信。我之前已完成过与显示屏的串口通信，且曾使用Arduino开发板完成过一个伺服电机控制售票箱自动化项目，效果良好，及时解决了需求方的痛点。这要归功于Arduino！这不是虚言，因为Arduino不仅性能优异、通用性强、即插即用、价格低廉、无需电路布局、无需焊接元件、开发环境简洁，还附带多种现成例程，使用起来非常方便！（此处并非Arduino广告）以下直接展示实物。

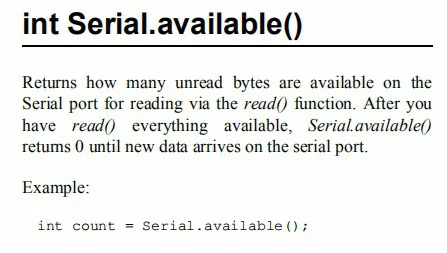

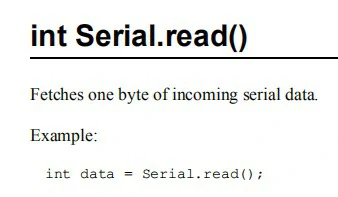

“Arduino语言指令”专注于串口收发功能指令的摘录，如下所示。

串口发送/接收功能

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

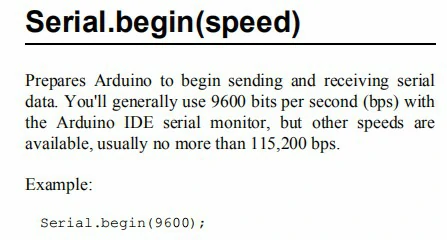

如您所见，Arduino支持串口波特率为115200，这也是当前可选的最高值。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

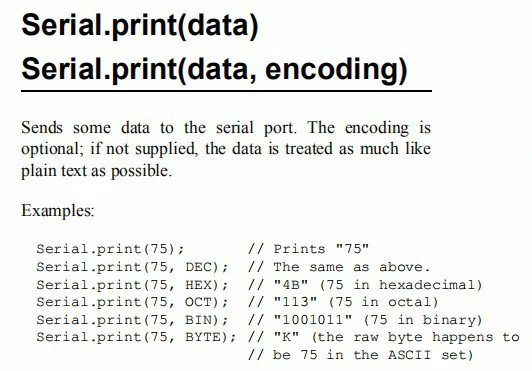

通过串口助手测试后，上述两个print函数以字符形式传输。 例如。

Serial.print(75,HEX);

传输的字符串为“4B”，这是字符“4”和“B”的ASCII值（0x34, 0x42）；因此，serial.print()函数，无论是字符串还是数据，均以ASCII形式发送，不适合命令传输！

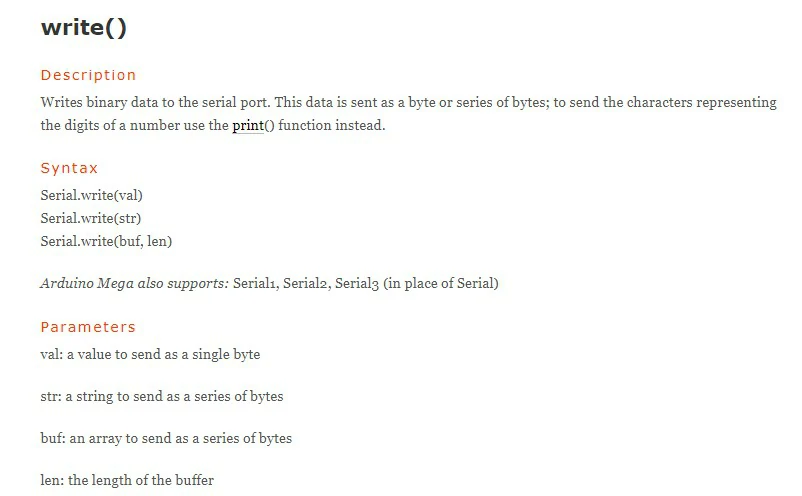

幸运的是，在 Arduino 1.0.5 中，通过菜单栏的“帮助”选项，点击“参考”项，会弹出按类别分类的函数描述，其中最新的串口函数为 serial.write(Val)，截图如下。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

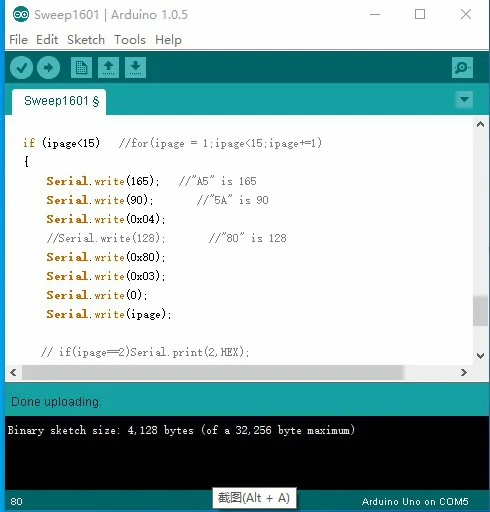

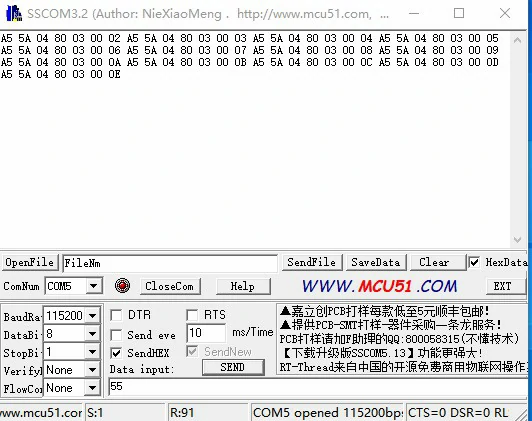

该函数传输二进制代码，测试传输正确且能正确翻页；如下所示。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

此外，serial.write(Val) 函数支持直接写入十六进制，例如 serial.write(0x80)，编译和上传均成功，如下所示。因此，serial.write() 函数发送值 VAL 的二进制形式，而字符串以 ASCII 形式发送。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

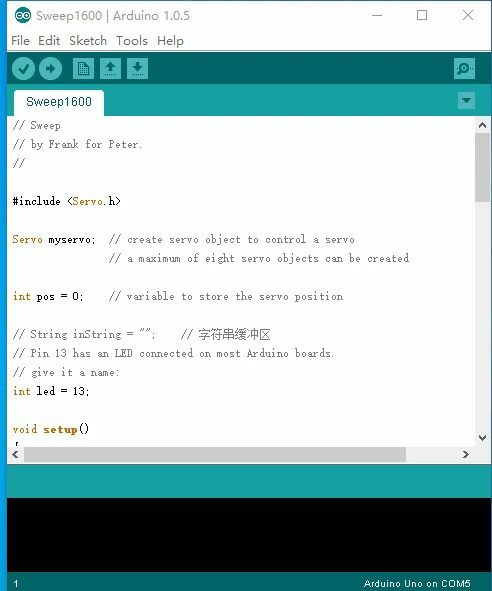

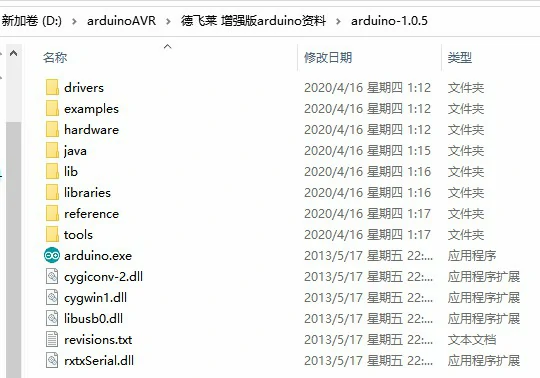

对于Arduino开发环境，只需在Arduino-1.0.5软件包目录下直接运行arduino.exe。

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

双击后稍等片刻，将出现以下启动界面

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)

STONE-STVI056WT-01-Arduino-Physical-Therapy-Instrument (1)
