介绍
带有UART端口的智能串口显示屏模组可以由任何MCU通过简单的JSON代码指令集和强大的GUI设计软件进行控制。
我们的智能串口显示屏模组解决方案在全球非常受欢迎，特别是在亚洲、欧洲、美国和南美市场。超过11,000名合作伙伴的高度认可使我们成为智能显示屏模块行业的领导者！
| 产品 | 显示比例 | 尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|

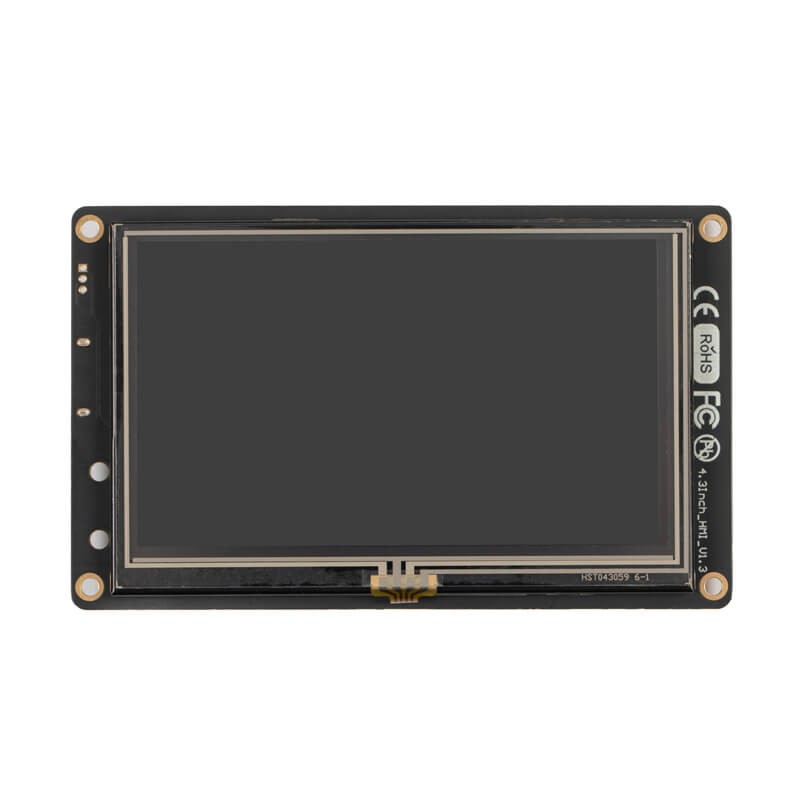

| STWA043WT-01 | 16:9 | 4.3'' | 18 bit | 480x272 | 5.0-28 | 1000 | 95.0x53.9 | -30℃/+80℃ | UART/LAN/WIFI/TTL |
| STWA050WT-01 | 16:9 | 5.0'' | 18 bit | 800x480 | 5.0-28 | 1000 | 108.0x64.8 | -30℃/+80℃ | UART/LAN/WIFI/TTL |
| STWA057WT-01 | 4:3 | 5.7'' | 18 bit | 640x480 | 5.0-28 | 450 | 115.1x86.9 | -30℃/+80℃ | UART/LAN/WIFI/TTL |

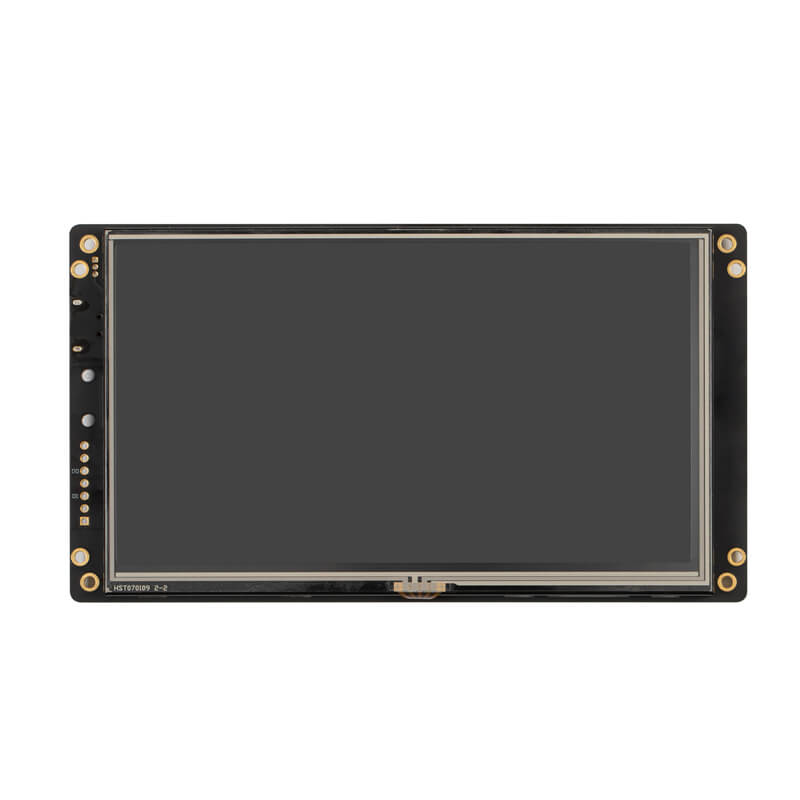

| STWA070WT-01 | 16:9 | 7.0'' | 18 bit | 800x480 | 5.0-28 | 1000 | 154.1x85.9 | -30℃/+80℃ | UART/LAN/WIFI/TTL |
| STWA070WT-02 | 16:9 | 7.0'' | 18 bit | 1024x600 | 5.0-28 | 1000 | 154.1x85.9 | -30℃/+80℃ | UART/LAN/WIFI/TTL |
| STWA101WT-01 | 16:9 | 10.1'' | 18 bit | 1024x600 | 5.0-28 | 1000 | 222.7x125.3 | -30℃/+80℃ | UART/LAN/WIFI/TTL |
| STWA121WT-01 | 4:3 | 12.1'' | 18 bit | 1024x768 | 5.0-28 | 450 | 246.0x184.5 | -30℃/+80℃ | UART/LAN/WIFI/TTL |
| STWA151WT-01 | 4:3 | 15.1'' | 18 bit | 800x600 | 5.0-28 | 300 | 304.1x228.1 | -30℃/+80℃ | UART/LAN/WIFI/TTL |
产品区别
ARM9
Cortex A8 1Ghz
Cortex A8 1Ghz
Cortex A8 1Ghz
A 级 TFT 屏幕
（5% TFT 坏点不超过 3 个）
A 级 TFT 屏幕
（5% TFT 坏点不超过 3 个）
A+ 级 TFT 屏幕
（所有 TFT 无坏点）
A 级 TFT 屏幕
（5% TFT 坏点不超过 3 个）
TFT背光寿命1500小时
TFT背光寿命3000小时
TFT 背光寿命3000 或 5000 小时
TFT背光寿命2000小时
普通民用标准亮度
正常工业标准亮度
高亮度（阳光下可见）
普通民用标准亮度
16MB Flash Memory
256MB Flash Memory
256MB 闪存
128MB闪存
直流5.0伏
直流5.0-28伏
直流 5.0-28 伏
直流5.0-28伏
-10℃ to +60℃
-30℃ to +80℃
-30℃至+80℃
-20℃ to +70℃
保修期 1 年
保修期 3 年
保修期 3 年
保修期 1 年
命名例如STWI070WT- 01E
| ST | |
|---|---|
| W | 第三代产品 |
| I | I=工业系列 A=高亮系列 C=民用系列 E=经济系列 |
| 070 | TFT 面板尺寸：7英寸 |
| W | W=宽电压（+7V~+28V）； L=低电压(+5V) |
| T | T=电阻式触摸屏；N=不带触摸屏；C=电容式触摸屏 |
| 0 | 0=RS232； 4=RS422/RS485； 1=TTL |
| 1 | 硬件代码 1=单核处理器 5=多核处理器 |
| E | E=以太网 W=WIFI M=STM32 协处理器 |
